真空储存柜

来源: | 发布时间:2021-10-30 |

真空储存柜设计原理和用途

真空储存柜主要用于储存金属材料、通过负压真空隔绝氧气、水蒸气、二氧化碳、灰尘等有害物质,避免工件氧化和沾污。经过存贮的产品可防止氧化、变色、褐变、受潮、可保质等,本品还可用于真空脱泡、除气等作用,可在真空灌胶消气泡的工艺过程中应用。真空储存柜适用于各类化工原料、贵重金属、金属粉末、电子产品(半导体、电路板、电子成品、芯片、电池板、电池片、电子元器件、高级金属制品、厌氧产品、易氧化产品等)及机金属加工件。

成都真空储存柜生产厂家信息推荐

厂家名称:成都新德南光机械设备有限公司。
厂家地址:四川省成都市武侯区逸都路29号。
厂家联系人:文宽。
厂家联系电话:13540650355。该厂家位于四川成都,多地有驻外办事处,可面向全国各大企业提供真空储存柜相关产品的定制和维修。

真空储存柜主要技术参数(成都新德南光机械设备有限公司内部资料)

1、真空室数量

3套

2、单个真空室容积

600×700×300mm(宽×深×高)

3、真空室极限压强

<1 Pa  空载

4、漏气率

≤10 Pa/24h

5、达到极限真空度时间

≤25min

6、载重

每个托盘承载230kg

7、电力

三相四线制380/50HZ,2.0KVA

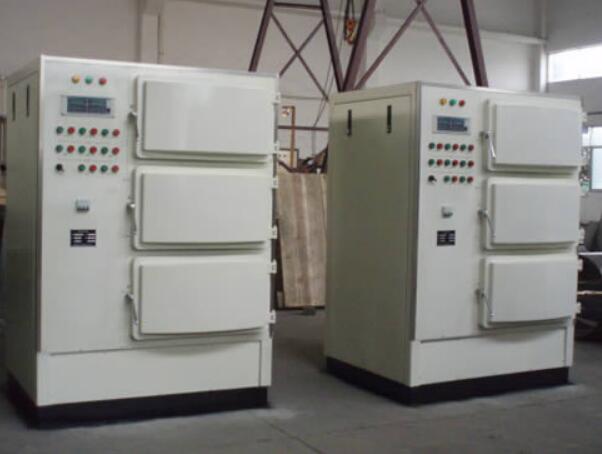

真空储存柜结构

本设备由真空室、真空系统和电气控制部分组成。

相关阅读

真空室从内到外由室体、门和托盘组成。3.1.1、 真空室体材质为不锈钢,厚度为6mm,室体外部加加强筋,开门方向可由用户自定,室体容积为600×700×300mm(宽×深×高),分为上中下三室。室体腔内下部装有托盘轨道及防滑装置。
3.1.2、 门的材质为不锈钢,门和室体间用铰链连接,用门扣压紧;门和室体间有氟橡胶密封条。
3.1.3、每个室体内有一托盘,材质为不锈钢,每个托盘承载230kg,托盘下有轨道。
3.2   真空系统(见真空系统图)
   真空系统由2XZ-15D直联泵、GDC-40KF高真空电磁挡板直通阀、GDC高真空电磁放气阀、室体、规管、不锈钢管道组成。配一台数显真空计 (105~1×10-1Pa)。可三路巡检。
3.3 电气控制部分
控制面板上装有数显真空计,操作控制按扭。
 操作控制系统:由信号传感器,柜内控制器件(包括空气开关,交流接触器,继电器,直流电源,接线端子等),面板控制器件(包括指示灯,按钮)等器件组成。通过操作控制系统,用户可根据需要对泵,各阀进行操作。此设备可自动工作状态,保证产品一致处于设定的真空状态下储存。
